干货丨水性木器封闭底漆防涨筋解决方案

木质基材涂装水性漆为什么容易涨筋

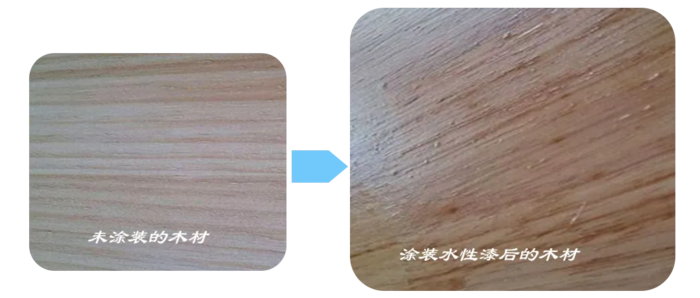

木质基材在涂装水性漆时，漆膜的水份从木材表面渗入，破坏原有水份平衡，使木材表面的导管和纤维膨胀，这就是涨筋现象。其中水是引起涨筋的根本原因。

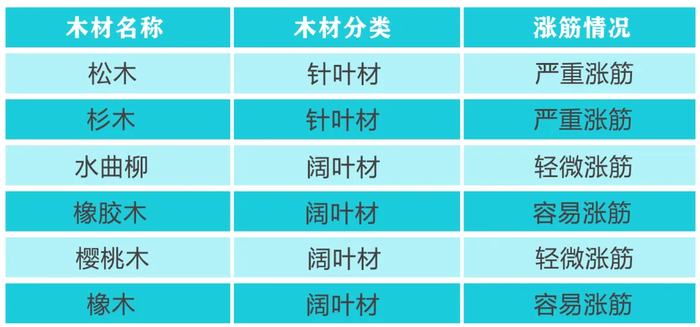

不同木材的涨筋情况如下：

传统防涨筋解决方案

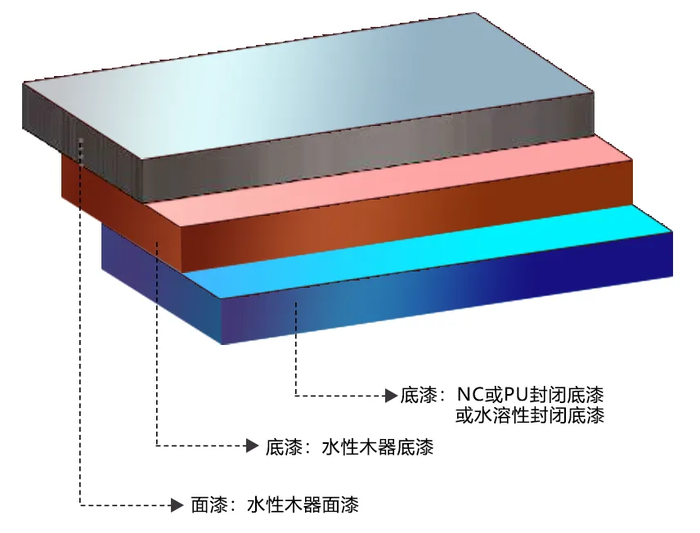

传统的方案如下：

1、采用NC或PU制备底漆，再配套水性底漆和面漆。

2、采用水溶性树脂制备底漆，再配套水性底漆和面漆。

油性底漆和水溶性底漆存在气味大、VOC含量高等问题。水溶性底漆虽然可以加水，但是水的加量有限，水加量高依然会有涨筋情况产生。

花果山防涨筋解决方案

针对该行业难题，花果山强势推出纯水性防涨筋解决方案——Houxian®SC243。它是一款采用独特复杂核壳结构的丙烯酸乳液，具有优异的防涨筋效果，性能建立快，抗堆叠性能突出，静电效果尤为出色。

1.润湿性强

相对其他类型基材来说，木材本身有许多导管，并且粗糙，涂料对底材的润湿是一个极大的考验，涂料表面张力对涂料快速润湿能力有很大的影响。涂料表面张力越低，润湿越容易。涂料的入孔性能很大程度影响涂料的封闭效果。SC243乳液本身具有很强的润湿能力，所制涂料表面张力低，能快速入孔，提高封闭效率。

2.快干

SC243干燥速度极快，正常条件下表干时间10-15分钟，实干时间25-30分钟，快速成膜后并封闭毛孔，打磨后再喷涂即可减少涨筋风险。

3.配方设计注意事项

在应用配方上乳液含量应在80%以上，且体系中水的添加量控制在10%以内，整体的施工固含高，可减少木材涨筋风险。

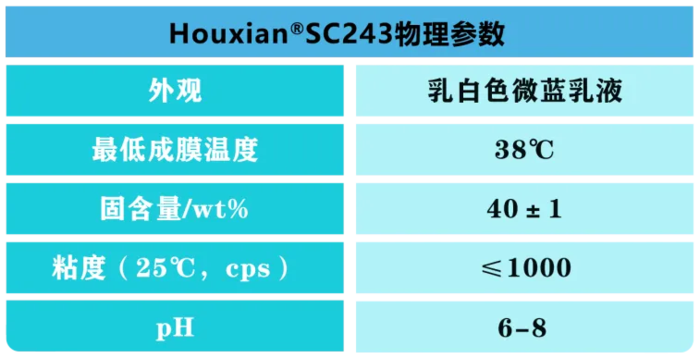

Houxian®SC243性能展示

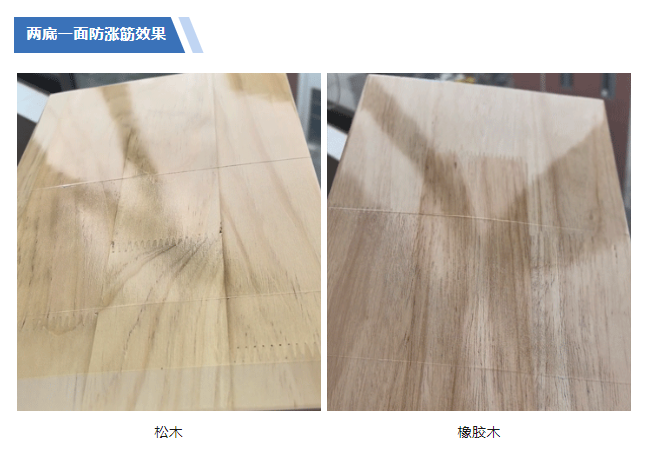

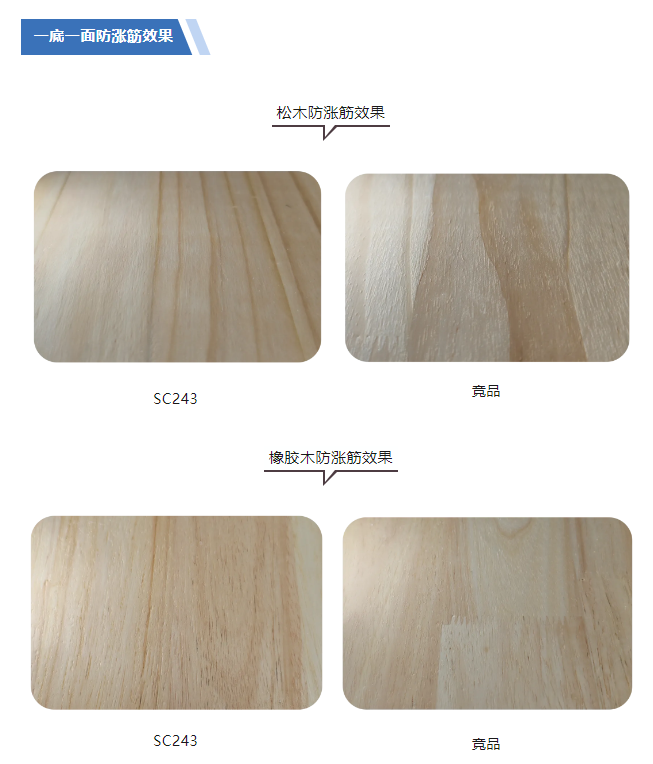

1、对各种木材皆有优异的防涨筋效果

2、硬度建立快、早期抗堆叠性能优异

SC243硬度建立速度极快，且早期抗堆叠相当优异，适合各种要求快速打包的生产场合。

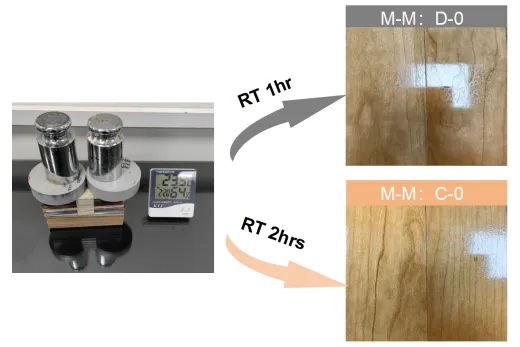

测试方法：喷涂2道清底，120g/m2，第二道自干1hr或2hrs后压1t/m² +15hrs

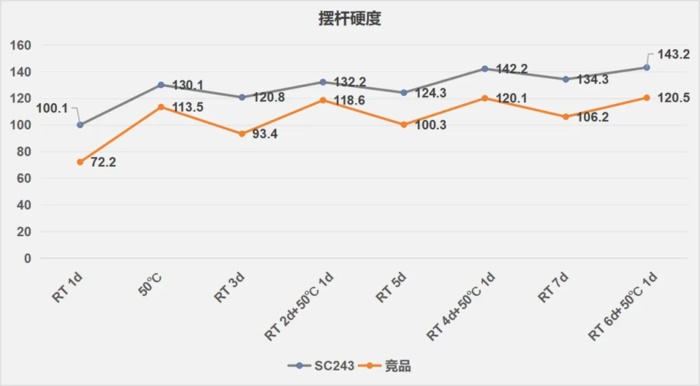

摆杆硬度

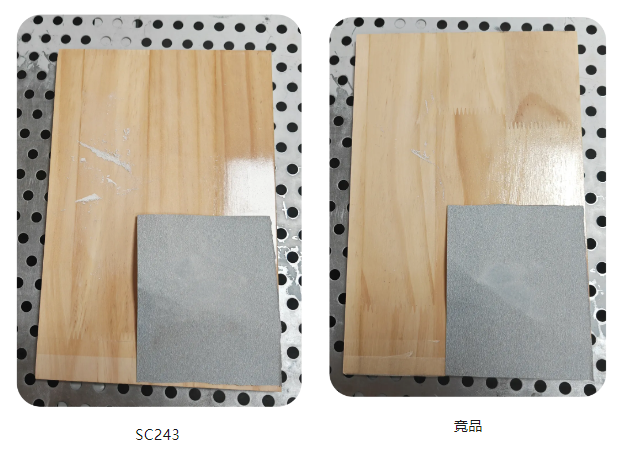

SC243打磨性好，可打磨时间为2-3小时，高湿情况下亦可4小时内打磨或堆叠。打磨过程中阻力小，易出粉，出粉多，不粘砂纸。

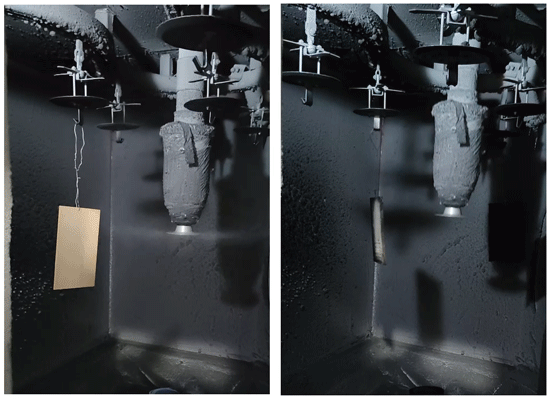

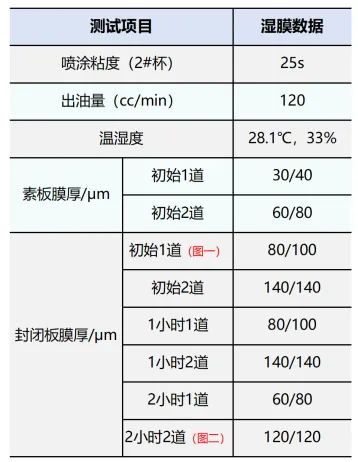

3、静电效果优异

SC243静电效果佳，上漆量大，不易堵盘，防流挂效果突出！

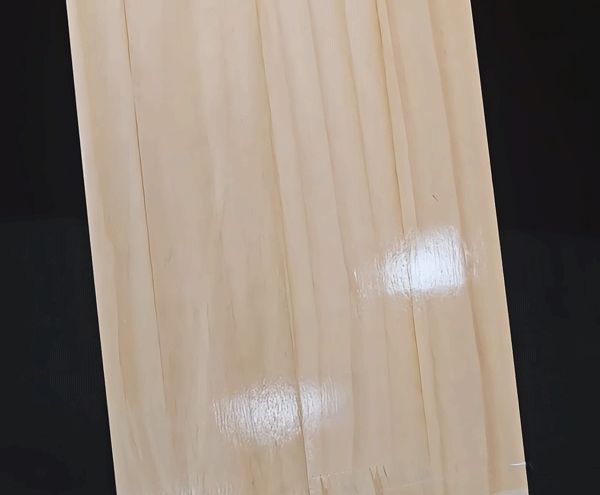

湿膜板面效果↓

干膜板面效果↓

4、高光高丰满

SC243光泽和丰满度高，可广泛应用于松木家具、积木玩具等领域。
